Fundamentos de Radionavegación para Pilotos: Cómo Funcionan los Sistemas VOR, ILS y NDB en el Espacio Aéreo Mexicano

La radionavegación es uno de los pilares fundamentales de la aviación moderna. Aunque vivimos en una era dominada por el GPS y los sistemas satelitales, los sistemas de radionavegación convencionales siguen siendo esenciales para la seguridad aérea, la redundancia operativa y, por supuesto, para aprobar los exámenes de certificación de la DGAC (Dirección General de Aeronáutica Civil). Si eres piloto en formación, piloto activo o simplemente un apasionado de la aviación que opera en el espacio aéreo mexicano, comprender a fondo el funcionamiento de los sistemas VOR, ILS y NDB no es opcional: es una obligación profesional.

En este artículo desglosaremos cada uno de estos sistemas, explicaremos sus principios de operación, analizaremos su distribución en la infraestructura aeronáutica de México y compartiremos técnicas prácticas de interpretación de señales que te servirán tanto en la cabina como en el aula de estudio.

1. ¿Qué es la Radionavegación y Por Qué Sigue Siendo Relevante?

La radionavegación se define como el conjunto de técnicas que permiten determinar la posición y la trayectoria de una aeronave mediante la recepción e interpretación de señales de radio emitidas por estaciones terrestres. Antes de la llegada del GNSS (Global Navigation Satellite System), toda la navegación instrumental dependía exclusivamente de estos sistemas.

Relevancia actual en México

A pesar de la modernización del espacio aéreo mexicano bajo los estándares de la OACI, los sistemas de radionavegación convencionales mantienen un papel crítico por varias razones:

• Redundancia y seguridad: En caso de falla o interferencia del GPS, los sistemas VOR, ILS y NDB proporcionan respaldo inmediato.
• Requisitos regulatorios: La DGAC exige conocimiento y competencia en radionavegación convencional para la obtención de licencias de piloto privado, comercial e instructor.
• Infraestructura existente: México cuenta con una amplia red de estaciones VOR, NDB e ILS distribuidas a lo largo del territorio nacional, especialmente en rutas federales y aeropuertos con operaciones IFR.
• Procedimientos de aproximación: Muchos aeropuertos mexicanos, particularmente los de menor tráfico, aún dependen de aproximaciones basadas en radioayudas convencionales.

“Un piloto que solo sabe navegar con GPS es un piloto que no está preparado para cuando el GPS falle.” — Principio básico de la formación aeronáutica.

---

2. El Sistema VOR: La Columna Vertebral de la Navegación Aérea

¿Qué es el VOR?

El VOR (VHF Omnidirectional Range) es un sistema de radionavegación que opera en la banda de VHF (Very High Frequency), específicamente entre 108.0 MHz y 117.95 MHz. Fue desarrollado en la década de 1940 y se convirtió rápidamente en el estándar internacional de navegación en ruta.

Principio de funcionamiento

El VOR emite dos señales simultáneas:

1. Señal de referencia: Una señal omnidireccional que se transmite en todas las direcciones de manera uniforme y en fase constante.
2. Señal variable: Una señal direccional cuya fase varía según el azimut (dirección) desde la estación.
El receptor VOR a bordo de la aeronave compara la diferencia de fase entre ambas señales. Esta diferencia corresponde directamente al radial en el que se encuentra la aeronave respecto a la estación. Un radial es una línea magnética que se extiende desde la estación VOR hacia afuera, como los rayos de una rueda de bicicleta. Existen 360 radiales, uno por cada grado del compás.

Tipos de VOR

| Tipo | Alcance aproximado | Uso principal |
|——|——————-|—————|
| TVOR (Terminal VOR) | 25 NM | Áreas terminales |
| LVOR (Low Altitude VOR) | 40 NM | Rutas de baja altitud |
| HVOR (High Altitude VOR) | 130+ NM | Rutas de alta altitud |
| VOR/DME | Variable | Navegación con distancia |
| VORTAC | Variable | Uso civil y militar combinado |

Distribución en México

México cuenta con una red robusta de estaciones VOR distribuidas estratégicamente. Algunas de las más importantes incluyen:

• MEX VOR/DME (116.8 MHz) — Ciudad de México
• GDL VOR/DME (114.5 MHz) — Guadalajara
• MTY VOR/DME (112.1 MHz) — Monterrey
• CUN VOR/DME (116.6 MHz) — Cancún
• TLC VOR/DME (108.2 MHz) — Toluca
Estas estaciones forman las aerovías (Victor routes para baja altitud y Jet routes para alta altitud) que estructuran el espacio aéreo mexicano.

Técnicas de interpretación para pilotos

Cómo leer el indicador CDI (Course Deviation Indicator):

1. Sintoniza la frecuencia del VOR deseado en el receptor NAV.
2. Gira el OBS (Omnibearing Selector) hasta centrar la aguja del CDI.
3. Lee el radial en la parte superior del indicador (TO) o inferior (FROM).
4. Si la bandera indica TO, estás volando hacia la estación; si indica FROM, te alejas de ella.

Tip práctico: Para interceptar un radial específico, recuerda la regla de los 30 grados de anticipación. Si necesitas interceptar el radial 090 volando en rumbo norte, comienza tu viraje aproximadamente 30° antes (cuando estés en el radial 060).

Errores comunes a evitar:

• Confundir radiales con rumbos magnéticos (el radial es DESDE la estación, el rumbo es HACIA donde vuelas).
• No verificar la identificación Morse de la estación antes de usarla.
• Ignorar la bandera OFF/NAV que indica señal no confiable.

---

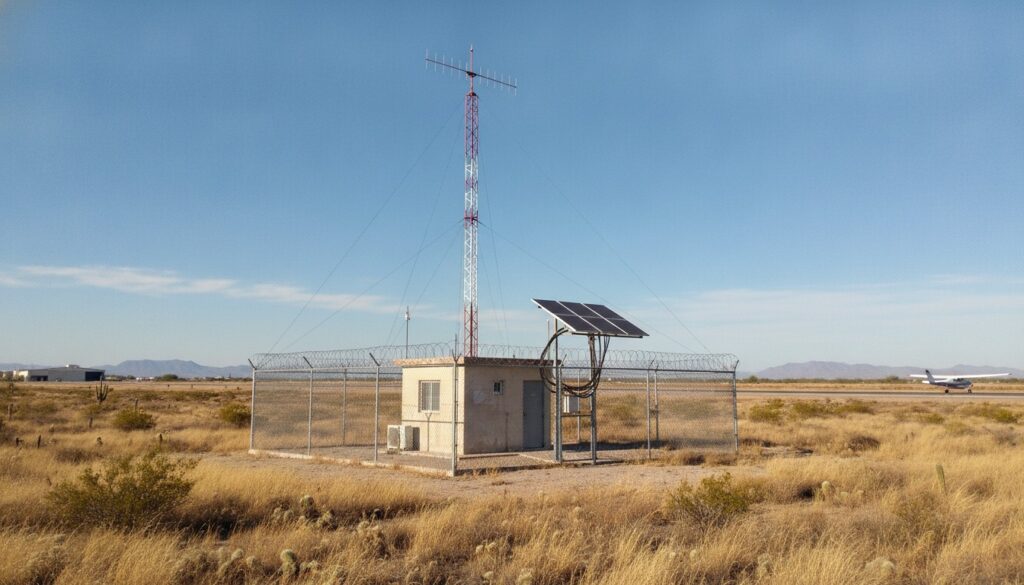

3. El Sistema NDB: El Veterano de la Radionavegación

¿Qué es el NDB?

El NDB (Non-Directional Beacon) es el sistema de radionavegación más antiguo que aún se encuentra en servicio. Opera en la banda de LF/MF (Low Frequency / Medium Frequency), generalmente entre 190 kHz y 535 kHz. Como su nombre indica, es una baliza que emite una señal no direccional, es decir, transmite en todas las direcciones sin proporcionar información de azimut por sí misma.

Principio de funcionamiento

A diferencia del VOR, el NDB no le dice al piloto en qué radial se encuentra. En su lugar, el receptor a bordo — llamado ADF (Automatic Direction Finder) — determina la dirección relativa desde la cual llega la señal del NDB. El instrumento asociado es el RBI (Relative Bearing Indicator) o el más moderno RMI (Radio Magnetic Indicator).

Fórmula fundamental:

`Rumbo Magnético hacia la estación = Rumbo de la aeronave + Marcación Relativa`

O expresado de forma simplificada:

`QDM = Heading + Relative Bearing`

(Si el resultado supera 360°, se restan 360)

Ventajas y desventajas del NDB

Ventajas:


• Mayor alcance que el VOR en ciertas condiciones.


• Señal capaz de seguir la curvatura terrestre (ondas de superficie).


• Equipo de tierra más económico y sencillo de instalar.


• Útil en áreas remotas donde no hay cobertura VOR.



Desventajas:

• Susceptible a errores atmosféricos: efecto de costa, efecto nocturno, interferencia por tormentas eléctricas y efecto de montaña.


• Menor precisión comparado con el VOR.


• Requiere mayor habilidad del piloto para su interpretación.





NDB en el espacio aéreo mexicano

México mantiene numerosas estaciones NDB, especialmente en:

• Aeropuertos con menor volumen de tráfico.
• Puntos de referencia para aproximaciones no precisas.
• Localizadores externos (LOM) como parte del sistema ILS, identificados como Outer Markers con NDB asociado.

Dato importante para exámenes DGAC: Los NDB que forman parte de un sistema ILS como Compass Locator se identifican con las dos primeras o dos últimas letras del identificador del ILS.

Técnicas de navegación con ADF

• Homing: Volar directamente hacia la estación manteniendo la aguja del ADF en la nariz del avión. Precaución: en presencia de viento cruzado, esto genera una trayectoria curva ineficiente.
• Tracking: Corregir por viento para mantener un rumbo constante hacia o desde la estación, manteniendo una marcación relativa estable.
• Paso de estación: Se identifica cuando la aguja del ADF gira rápidamente 180°, indicando que has sobrevolado el NDB.

---

4. El Sistema ILS: Precisión para el Aterrizaje

¿Qué es el ILS?

El ILS (Instrument Landing System) es el sistema de aproximación de precisión más utilizado en el mundo. Proporciona guía tanto lateral como vertical para conducir a la aeronave desde un punto en el espacio hasta el umbral de la pista, incluso en condiciones de visibilidad reducida.

Componentes del ILS

El ILS está compuesto por varios subsistemas que trabajan en conjunto:

#### a) Localizador (LOC)


• Proporciona guía lateral (alineación con el eje de la pista).


• Opera en frecuencias entre 108.10 MHz y 111.95 MHz (solo frecuencias impares en el primer decimal).


• Emite dos lóbulos de señal: uno modulado a 90 Hz (lado izquierdo) y otro a 150 Hz (lado derecho).


• El receptor compara la intensidad de ambas señales: cuando son iguales, la aeronave está en el curso del localizador (centerline de la pista).


• Cobertura angular: ±35° hasta 10 NM y ±10° hasta 18 NM.



#### b) Senda de Planeo (Glide Slope / Glide Path)

• Proporciona guía vertical.


• Opera en frecuencias entre 329.15 MHz y 335.00 MHz (pareada automáticamente con la frecuencia del localizador).


• Ángulo estándar: 3° respecto al plano horizontal.


• También utiliza modulación de 90 Hz (por encima de la senda) y 150 Hz (por debajo de la senda).



#### c) Marcadores (Markers)

• Outer Marker (OM): Señal azul, modulación a 400 Hz, patrón de rayas. Ubicado a aproximadamente 4-7 NM del umbral.


• Middle Marker (MM): Señal ámbar, modulación a 1300 Hz, patrón de puntos y rayas. Ubicado a aproximadamente 0.5-0.8 NM del umbral.


• Inner Marker (IM): Señal blanca, modulación a 3000 Hz, patrón de puntos. Ubicado en el punto de decisión de CAT II.



#### d) Luces de aproximación

• Sistemas como ALSF-1, ALSF-2, MALSR y PAPI/VASI complementan la guía visual del ILS.





Categorías del ILS

| Categoría | Altura de Decisión (DH) | RVR Mínimo |
|———–|————————|————|
| CAT I | 200 ft (60 m) | 550 m (1800 ft) |
| CAT II | 100 ft (30 m) | 300 m (1200 ft) |
| CAT IIIA | 50 ft (15 m) | 200 m (700 ft) |
| CAT IIIB | < 50 ft | 50 m (150 ft) |
| CAT IIIC | 0 ft | 0 m |

ILS en aeropuertos mexicanos

Los principales aeropuertos de México cuentan con sistemas ILS, muchos de ellos con capacidad CAT I y algunos con CAT II/III:

• AICM (MEX) — ILS Pista 05L/05R y 23L/23R (CAT I, con procedimientos CAT II en algunas pistas).
• Aeropuerto Felipe Ángeles (NLU) — ILS con capacidades modernas.
• Guadalajara (GDL) — ILS Pista 10/28.
• Monterrey (MTY) — ILS Pista 11/29.
• Cancún (CUN) — ILS Pista 12L/12R.

Técnicas de interpretación del ILS

Lectura del indicador CDI durante una aproximación ILS:

• Aguja horizontal (Glide Slope): Si está por encima del centro, estás por debajo de la senda; si está por debajo, estás por encima.
• Aguja vertical (Localizador): Si se desvía a la izquierda, la pista está a tu izquierda; si se desvía a la derecha, la pista está a tu derecha.
• La sensibilidad del ILS es mucho mayor que la del VOR: una desviación completa del localizador equivale a solo ±2.5°, mientras que en el VOR es ±10°.

Regla de oro: *
